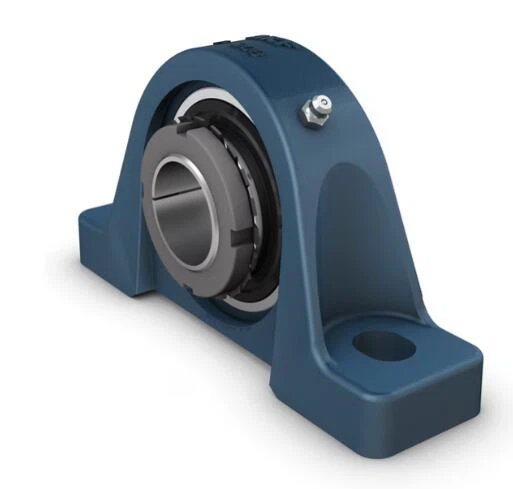

Μονάδα ρουλεμάν μπλοκ μαξιλαριού UKP 206 K/H

Μονάδες ρουλεμάν μπλοκ μαξιλαριού (plummer) που αποτελούνται από ένα ένθετο ρουλεμάν τοποθετημένο σε σύνθετο ή χυτό μεταλλικό περίβλημα που μπορεί να βιδωθεί σε μια επιφάνεια στήριξης. Εκτός από το ότι αποτελούν μέρος μιας μονάδας, ορισμένα περιβλήματα μπλοκ μαξιλαριού για ένθετα ρουλεμάν είναι διαθέσιμα ως ξεχωριστά εξαρτήματα. Η γκάμα της SKF περιλαμβάνει μονάδες που είναι συμβατές με διάφορα βιομηχανικά πρότυπα και πληρούν πολλές απαιτήσεις. Έτοιμες για τοποθέτηση Λιπαντικά και σφραγισμένα ρουλεμάν Γρήγορο κλείδωμα στον άξοναΜεγάλη ποικιλία σχημάτων περιβλήματος, υλικών περιβλήματος και μεθόδων ασφάλισης Ομόκεντρες επιλογές ασφάλισης για υψηλές ταχύτητες και χαμηλούς κραδασμούς

Αποστολή ερώτησής

Chat τώρα

Εισαγωγή προϊόντος

Παραγγείλετε τη θήκη προσαρμογέα ξεχωριστά
Συμμόρφωση με το πρότυπο	JIS
Σκοπός συγκεκριμένος	Για εφαρμογές χειρισμού υλικών
Υλικό, στέγαση	Χυτοσίδηρος
Σφράγιση, ρουλεμάν	Σφραγίστε και πιέστε και στις δύο πλευρές
Τύπος σφράγισης, ρουλεμάν	Επικοινωνία, στάνταρ
Σφράγιση, μονάδα	Χωρίς
Επένδυση	Χωρίς

Dimensions - UKP 206 K/H

Διαστάσεις

d	25 χλστ	Διάμετρος οπής
d₁	≈39,7 χλστ	Διάμετρος ώμου εσωτερικού δακτυλίου
d₃	45 χλστ	Εξωτερική διάμετρος του παξιμαδιού ασφάλισης
A	45 χλστ	Πλάτος βάσης
A₁	27 χλστ	Πάνω πλάτος
B₁	28 χλστ	Συνολικό πλάτος ρουλεμάν
B₁	38 χλστ	Πλάτος μανικιού
H	42,9 χλστ	Ύψος σφαιρικού κέντρου καθίσματος
H₁	16,5 χλστ	Ύψος ποδιού
H₂	83,5 χλστ	Συνολικό ύψος
J	121 χλστ	Απόσταση μεταξύ των μπουλονιών στερέωσης
J	μέγ.125 χλστ	Απόσταση μεταξύ των μπουλονιών στερέωσης
J	ελάχ.117 χλστ	Απόσταση μεταξύ των μπουλονιών στερέωσης
L	165 χλστ	Συνολικό μήκος
N	17 χλστ	Διάμετρος οπής μπουλονιού στερέωσης
N₁	21 χλστ	Μήκος οπής μπουλονιού στερέωσης
s₁	22,25 χλστ	Απόσταση από την πλαϊνή όψη της συσκευής κλειδώματος μέχρι το κέντρο του αυτοκινητόδρομου
Τιμή που καθορίζεται για s₁είναι κατά προσέγγιση και πριν το χιτώνιο οδηγηθεί στην οπή του ρουλεμάν (διάτρηση του χιτωνίου και του εσωτερικού δακτυλίου στην αρχική θέση).

Τρύπα με σπείρωμα
R_G	1/4-28 UNF	Σπείρωμα περιβλήματος για το εξάρτημα γράσου
R₁	1 mm	Αξονική θέση του σπειρώματος του περιβλήματος
R	45 μοίρες	Γωνιακή θέση του νήματος του περιβλήματος

Εφαρμογή γράσου
D_N	6,6 χλστ	Διάμετρος σφαίρας κεφαλής εξαρτήματος γράσου
ΝΔ_N	7,94 χλστ	Εξαγωνικό μέγεθος κλειδιού για την τοποθέτηση γράσου
G_N	1/4-28 UNF	Νήμα τοποθέτησης γράσου

Στοιχεία υπολογισμού

Βασική βαθμολογία δυναμικού φορτίου	C	19,5 kN
Βασική βαθμολογία στατικού φορτίου	C₀	11,2 kN
Όριο φορτίου κόπωσης	P_u	0.475 kN
Περιορισμός ταχύτητας		5 000 r/min

Πληροφορίες τοποθέτησης

Σχετικό κλειδί		HN 6
Συνιστώμενη γωνία σύσφιξης του παξιμαδιού ασφάλισης		95 μοίρες
Συνιστώμενη διάμετρος για μπουλόνια στερέωσης, mm	G	14 χλστ
Συνιστώμενη διάμετρος για μπουλόνια στερέωσης, ίντσες	G	0,5625 ίντσες

Χαρακτηριστικά των μονάδων ρουλεμάν Pillow Block

Οι μονάδες ρουλεμάν Pillow block είναι στιβαρά μηχανικά εξαρτήματα που έχουν σχεδιαστεί για να υποστηρίζουν άξονες και να διευκολύνουν την ομαλή περιστροφική κίνηση. Στον πυρήνα τους, αυτές οι μονάδες αποτελούνται από ένα ρουλεμάν που στεγάζεται μέσα σε ένα συμπαγές μπλοκ στερέωσης, το οποίο είναι συχνά κατασκευασμένο από χυτοσίδηρο ή χάλυβα. Αυτό το μπλοκ έχει ένα ξεχωριστό σχήμα που επιτρέπει την εύκολη τοποθέτηση σε επίπεδη επιφάνεια, εξ ου και η ονομασία "μαξιλάρι". Το ίδιο το ρουλεμάν είναι συνήθως ένα ρουλεμάν βαθιάς αυλάκωσης, το οποίο παρέχει υψηλές ακτινικές και μέτριες αξονικές δυνατότητες μεταφοράς φορτίου. Ο σχεδιασμός του μπλοκ μαξιλαριού περιλαμβάνει χαρακτηριστικά όπως ένα σφραγισμένο ή θωρακισμένο ρουλεμάν για την αποφυγή μόλυνσης από βρωμιά και υγρασία, καθώς και για τη διατήρηση της λίπανσης. Οι μονάδες διαθέτουν προ-διάτρητες οπές για τοποθέτηση, καθιστώντας την εγκατάσταση απλή. Επιπρόσθετα, πολλές μονάδες μπλοκ μαξιλαριού διαθέτουν δυνατότητες αυτοευθυγράμμισης, οι οποίες αντισταθμίζουν τις μικρές εσφαλμένες ευθυγραμμίσεις του άξονα και μειώνουν τον κίνδυνο πρόωρης αστοχίας του ρουλεμάν.

Εφαρμογές Μονάδων ρουλεμάν Pillow Block

Τα ρουλεμάν Pillow block είναι ευέλικτα εξαρτήματα που χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών. Βρίσκονται συνήθως στον κατασκευαστικό εξοπλισμό, όπως οι μεταφορείς, όπου υποστηρίζουν περιστρεφόμενους άξονες και εξασφαλίζουν ομαλή λειτουργία. Στα γεωργικά μηχανήματα, αυτές οι μονάδες βοηθούν στην αποτελεσματική λειτουργία διαφόρων αγροτικών εξοπλισμών, από θεριζοαλωνιστικές μηχανές έως συστήματα άρδευσης. Είναι επίσης ζωτικής σημασίας στην αυτοκινητοβιομηχανία, όπου υποστηρίζουν εξαρτήματα όπως άξονες αξόνων και συστήματα μετάδοσης κίνησης. Άλλες αξιοσημείωτες εφαρμογές περιλαμβάνουν τα μηχανήματα κλωστοϋφαντουργίας, όπου διατηρούν σταθερή απόδοση υπό συνθήκες υψηλής ταχύτητας, και στη βιομηχανία εξόρυξης, όπου υποστηρίζουν εξοπλισμό βαρέως τύπου που λειτουργεί σε σκληρά περιβάλλοντα. Η προσαρμοστικότητα και η αξιοπιστία τους τα καθιστούν απαραίτητα σε κάθε περιβάλλον όπου η περιστροφική κίνηση είναι απαραίτητη.

Πλεονεκτήματα των μονάδων ρουλεμάν Pillow Block

Το πρωταρχικό πλεονέκτημα των ρουλεμάν μαξιλαριών έγκειται στην ικανότητά τους να παρέχουν αξιόπιστη υποστήριξη και απόδοση ενώ είναι σχετικά εύκολες στην εγκατάσταση και τη συντήρηση. Η στιβαρή κατασκευή τους εξασφαλίζει ανθεκτικότητα και μακροζωία ακόμη και σε απαιτητικές συνθήκες, γεγονός που ελαχιστοποιεί το χρόνο διακοπής λειτουργίας και μειώνει το κόστος συντήρησης. Το χαρακτηριστικό αυτοευθυγράμμισης πολλών μονάδων μπλοκ μαξιλαριού τους επιτρέπει να προσαρμόζονται σε κακές ευθυγραμμίσεις άξονα, γεγονός που ενισχύει τη λειτουργική τους σταθερότητα και παρατείνει τη διάρκεια ζωής τους. Επιπλέον, ο κλειστός σχεδιασμός αυτών των μονάδων προστατεύει τα ρουλεμάν από ρύπους, μειώνοντας την πιθανότητα ζημιάς και διατηρώντας σταθερή απόδοση. Η διαθεσιμότητα διαφορετικών μεγεθών και διαμορφώσεων σημαίνει επίσης ότι μπορούν να προσαρμοστούν ώστε να ταιριάζουν σε μια ποικιλία εφαρμογών, καθιστώντας τα μια ευέλικτη επιλογή για πολλούς κλάδους. Συνολικά, οι μονάδες ρουλεμάν μαξιλαριού προσφέρουν έναν συνδυασμό αντοχής, ευκολίας χρήσης και προσαρμοστικότητας που συμβάλλουν στην ευρεία υιοθέτηση και αποτελεσματικότητά τους σε πολλές εφαρμογές.

ΟΧΙ.	d[mm]	A[mm]	H[mm]	H2[mm]	J[mm]	L[mm]
P 1,1/2 TF	38.1	43	43.6	86	120	148
P 1,1/2 FM	38.1	43	43.6	86	120	148
UKP 206 K/H	25	45	42.9	83.5	121	165
UCPX05	25	45	42.9	83.5	121	165
UCP 206/H	30	45	42.9	83.5	121	165
UCP 206-19	30.162	45	42.9	83.5	121	165
UCP 206-18	28.575	45	42.9	83.5	121	165
UCP 206	30	45	42.9	83.5	121	165
SYWK 30 YTH	30	40	42.9	82	121	159
SYWK 30 YTA	30	40	42.9	82	121	159
SYWK 1.3/16 ΥΘ	30.163	40	42.9	82	121	159
SYWK 1.3/16 YTA	30.163	40	42.9	82	121	159
SYWK 1.1/4 AYTA	31.75	40	42.9	82	121	159
SYK 30 TR	30	40	42.9	82.5	121	159
SYK 30 TF	30	40	42.9	82.5	121	159
SYJ 30 TF	30	42	42.9	82	118	165
SYJ 30 KF	25	42	42.9	82	118	165
SY 30 WF	30	40	42.9	82	117.5	152
SY 30 WDW	30	40	42.9	82	117.5	152
SY 30 TR	30	40	42.9	82	117.5	152
SY 30 TF	30	40	42.9	82	117.5	152
SY 30 LF	30	40	42.9	82	117.5	152
ΣΥ 30 FM	30	40	42.9	82	117.5	152
ΣΥ 1.3/16 ΤΦ	30.163	40	42.9	82	117.5	152
ΣΥ 1.3/16 FM	30.163	40	42.9	82	117.5	152
SY 1.1/8 TF	28.575	40	42.9	82	117.5	152
ΣΥ 1.1/8 FM	28.575	40	42.9	82	117.5	152
SY 1.1/16 TF	26.988	40	42.9	82	117.5	152
P2BSS 30M-TPSS	30	34	42.9	83	117.5	152.5
P2BSS 30M-CPSS-DFH	30	34	42.9	83	117.5	152.5
