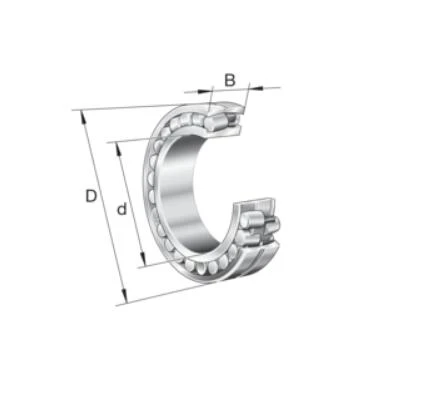

22268-BEA-XL-MB1-Σφαιρικό ρουλεμάν

Βασικές Διαστάσεις & Δεδομένα Απόδοσης

d	340 χλστ	Διάμετρος οπής
D	620 χλστ	Εξωτερική διάμετρος
B	165 χλστ	Πλάτος
Cr	4,100,000 N	Βασική βαθμολογία δυναμικού φορτίου, ακτινική
C0r	5,600,000 N	Βασική βαθμολογία στατικού φορτίου, ακτινική
Cσας	460,000 N	Όριο φορτίου κόπωσης, ακτινωτό
nG	1,280 1/λεπτό	Περιορισμός ταχύτητας
nϑr	770 1/λεπτό	Ταχύτητα αναφοράς
≈m	221 κιλά	Βάρος

Διαστάσεις τοποθέτησης

dένα λεπτό	366 χλστ	Ελάχιστη διάμετρος ώμου άξονα
Dένα μέγ	594 χλστ	Μέγιστη διάμετρος ώμου περιβλήματος
rένα μέγ	5 χλστ	Μέγιστη ακτίνα εσοχής

Διαστάσεις

rελάχ	6 χλστ	Ελάχιστη διάσταση λοξοτομής
D1	538,7 χλστ	Εξωτερικός δακτύλιος διαμέτρου οπής
ds	12,5 χλστ	Διάμετρος οπής λίπανσης
ns	23,5 χλστ	Πλάτος αυλάκωσης λίπανσης

Εύρος θερμοκρασίας

Tελάχ	-30 βαθμός	Θερμοκρασία λειτουργίας min.
Tμέγ	200 μοίρες	Μέγιστη θερμοκρασία λειτουργίας.

Συντελεστές υπολογισμού

e	0.26	Οριακή τιμή Fa/Fr για την εφαρμογή του διαφορ. Τιμές των παραγόντων Χ και Υ
Y1	2.62	Δυναμικός συντελεστής αξονικού φορτίου
Y2	3.9	Δυναμικός συντελεστής αξονικού φορτίου
Y0	2.56	Στατικός συντελεστής αξονικού φορτίου



Τα σφαιρικά ρουλεμάν κυλίνδρων έχουν σχεδιαστεί για να χειρίζονται βαριά ακτινικά και αξονικά φορτία, ακόμη και σε συνθήκες κακής ευθυγράμμισης και εκτροπής του άξονα. Αυτά τα ρουλεμάν διαθέτουν ένα σφαιρικό εξωτερικό αυλάκι και δύο σειρές κυλίνδρων σε σχήμα κάννης, που τους επιτρέπουν να προσαρμόσουν τη γωνιακή κακή ευθυγράμμιση μεταξύ του εξωτερικού και του εσωτερικού δακτυλίου. Αυτή η ικανότητα τα καθιστά ιδανικά για εφαρμογές όπου η εκτροπή του άξονα ή τα σφάλματα τοποθέτησης είναι κοινά. Επιπλέον, η στιβαρή κατασκευή τους εξασφαλίζει μεγάλη διάρκεια ζωής, ακόμα και κάτω από βαριά φορτία κραδασμών ή κρουστικών φορτίων. Βελτιωμένα κανάλια λίπανσης και στεγανοποιήσεις σε προηγμένα σχέδια μειώνουν περαιτέρω την τριβή και τη φθορά.

Αυτά τα ρουλεμάν προσφέρουν πολλά πλεονεκτήματα, καθιστώντας τα ευέλικτα και αξιόπιστα σε διάφορες εφαρμογές. Ο σχεδιασμός τους τους επιτρέπει να χειρίζονται σημαντικά φορτία διατηρώντας παράλληλα την απόδοση σε σκληρά περιβάλλοντα, μειώνοντας έτσι τη συντήρηση και το χρόνο διακοπής λειτουργίας. Οι βελτιωμένοι σχεδιασμοί οδηγούν επίσης σε χαμηλότερες θερμοκρασίες λειτουργίας και παρατεταμένη διάρκεια ζωής γράσου, βελτιώνοντας τη συνολική απόδοση. Ο συνδυασμός μεγάλης διάρκειας ζωής και μειωμένων αναγκών συντήρησης καθιστά τα σφαιρικά ρουλεμάν κυλίνδρων μια οικονομικά αποδοτική επιλογή για πολλές βιομηχανίες.

Τα σφαιρικά ρουλεμάν κυλίνδρων βρίσκουν εκτεταμένη χρήση σε βιομηχανικά μηχανήματα, ιδιαίτερα σε ορυχεία, κατασκευές και εξοπλισμό χειρισμού υλικών όπου επικρατούν υψηλά φορτία και κακή ευθυγράμμιση. Είναι επίσης απαραίτητα σε εξοπλισμό παραγωγής ενέργειας, όπως οι ανεμογεννήτριες, που απαιτούν στιβαρές και αξιόπιστες λύσεις ρουλεμάν. Στον τομέα της αυτοκινητοβιομηχανίας, αυτά τα ρουλεμάν χρησιμοποιούνται σε βαρέα επαγγελματικά οχήματα και φορτηγά όπου η ανθεκτικότητα και η ικανότητα φόρτωσης είναι ζωτικής σημασίας. Επιπλέον, είναι ιδανικά για εργοστάσια χαρτοποιίας στη βιομηχανία χαρτοπολτού και χαρτιού, όπου πρέπει να αντέχουν βαριά φορτία και σκληρές συνθήκες λειτουργίας.

Συνοπτικά, τα σφαιρικά ρουλεμάν κυλίνδρων είναι απαραίτητα εξαρτήματα σε διάφορες βιομηχανίες λόγω του μοναδικού σχεδιασμού και των χαρακτηριστικών απόδοσης τους. Η ικανότητά τους να χειρίζονται βαριά φορτία, να αντιμετωπίζουν την κακή ευθυγράμμιση και να λειτουργούν αξιόπιστα σε απαιτητικά περιβάλλοντα διασφαλίζει ότι διαδραματίζουν κρίσιμο ρόλο στην παράταση της διάρκειας ζωής του εξοπλισμού και στη διατήρηση αποτελεσματικών λειτουργιών.

ΟΧΙ.	d	D	B
248/750-B-MB	750	920	170
%7β%7β0%7δ}BEA-XL-MB1	360	650	170
230/500-B-MB	500	720	167
230/500-B-MB-C3	500	720	167
230/500-BK-MB	500	720	167
230/500-BK-MB-C3	500	720	167
230/500-BK-MB-C4	500	720	167
230/500-B-MB-H40AB	500	720	167
230/500-B-MB-H151B	500	720	167
230/500-BEA-XL-MB1	500	720	167
230/500-BEA-XL-K-MB1	500	720	167
230/500-BEA-XL-MB1-C3	500	720	167
230/500-BEA-XL-Κ-MB1-C3	500	720	167
230/500-BEA-XL-K-MB1-C4	500	720	167
238/1060-BK-MB	1060	1280	165
238/1060-Β-ΜΒ	1060	1280	165
%7β%7β0%7δ}BEA-XL-MB1	340	620	165
%7β%7β0%7δ}BEA-XL-Κ-MB1	340	620	165
%7β%7β0%7δ}MB	480	700	165
%7β%7β0%7δ}MB-C3	480	700	165
